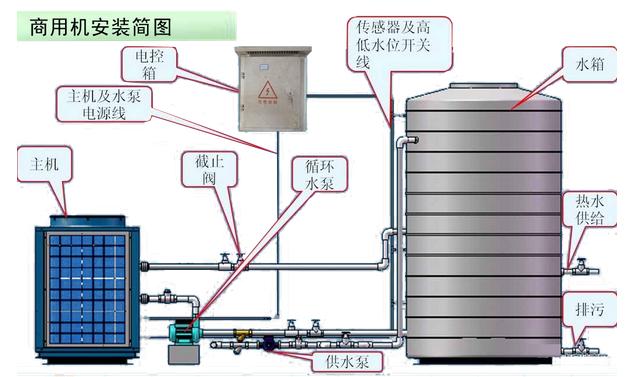

【石家莊華源科技 編輯整理】安裝空氣能熱泵系統工程之前，要熟悉工程設計圖紙，進行現場檢測電源、電壓及線路情況，在進行管路配件進行配件預算。
一、定位：根據工程設計好的方案和圖紙，進行水箱和主機定位在預先做好基礎設施上（根據主機和水箱定位選擇知識進行）；
二、根據設計圖進行環循管配件步驟連接（連接時應嚴格按水管安裝（熱熔）方法進行作業；
三、循環泵應固定連接口，禁止漏水；
四、補水系統
1.根據安裝圖，將PVC管或PPR管配件，從用戶冷水口步驟安裝到水箱補水口上；
2.根據安裝水管要求進行連接。
五、回水系統
根據安裝圖將用戶預留好回水管與附件進行步驟連接到水箱。
六、電控系統安裝
1將電控箱定位并進行固定；
2.配線：根據電工安全作業及操作方法進行配線。
(1)電箱到主機：電源線（3條火線、1條零線、1條地線）到主機；
(2)電箱到循環泵：增壓泵，補水電磁閥（補水泵）回水電磁閥，增壓泵，各布火線、零線、地線1條，并作好標記；
(3)電箱到水箱放三條水位線；
(4)電箱到主機：放循環泵，電加熱回水，放水補 火線零線各1組；
(5)主機到回水開關方兩條信號線；
(6)電箱到水箱方三條電熱管電線及一條地線（注：根據電加熱管數量而定）；
七、配管根據配管知識和要求配管
1.將配好的線進行依次穿管；
2.將水溫、回水探頭進行分別穿管并放到指定位置；
3.將手操板連線單獨配管到電控箱。
八、接線：將配好的電線，根據電路圖，按電工作業要求進行連接；
九、將線管和水管進行固定，接線管和水管按安裝要求進行固定；
十、水管進行保溫并包上包扎帶；
十一、將電磁閥及水泵進行防水（裝雨棚）；
十二、機組通電試機
(1)將電箱通電，補水閥門打開，補水到水箱；
(2)將循環泵排氣螺絲打開進行排空；
(3)將主機通電進行試機；
(4)檢查機組的各部件安裝連接是否松動，有無漏水；
(5)檢查電控系統手操板有無不靈；
(6)檢查主機運行電壓、電流，水流量，進水的溫差；
(7)檢查水溫升溫是否正常（在正常范圍內）；
（8）填寫調試記錄單，填寫保修卡安裝卡。
十三、工具整理及清理現場衛生
將工具整理好，不要有遺留；
清掃現場垃圾，廢品進行清理，清掃。
